Tịịọn Tyton nke nwere alaka Flanged abụọ

Tịịọn Tyton Socket Abụọ nwere alaka Flanged Foto a egosipụtara

Nkọwa Dị Mkpirikpi:

Zitere anyị ozi-e Budata ya dị ka PDF

Nkọwa Ngwaahịa

Akara Ngwaahịa

Ngwa

Ihe ndị e ji TYTON mee maka mmiri ọṅụṅụ na ihe ndị na-anaghị amị amị ruo +70°C

Njirimara teknụzụ

Ahụ - Ígwè e ji kpụọ ductile EN-GJS-500-7
Dịka ọkọlọtọ DIN EN 545/598/BS4772/ISO2531 si dị
Nrụgide ọrụ kachasị elu PN16
Okpomọkụ ọrụ: 0˚C- +70˚C
Mkpuchi Epoxy RAL5015 250 μm ọkpụrụkpụ ma ọ bụ mkpuchi ọzọ dabere na arịrịọ
Gasatịkasị oghere a na-akwali site na roba EPDM/NBR

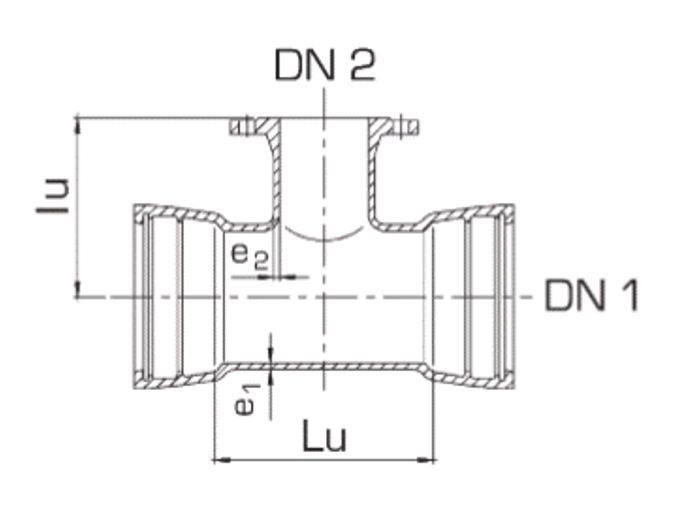

Akụkụ

DN	dn	L	H	KG
80	80	170	165	13.5
100	80	170	175	15.8
100	100	190	180	17.2
125	80	170	190	19.4
125	100	195	195	21
125	125	225	200	23
150	80	170	205	23
150	100	195	210	24.5
150	150	255	220	29.5
200	80	175	235	31.5
200	100	200	240	33.5
200	150	255	250	39
200	200	315	260	45.6
250	80	200	270	57
250	100	200	270	43.5
250	150	315	290	59
250	200	315	290	57
250	250	375	300	65
300	80	205	300	55
300	100	205	300	55
300	150	320	320	68.5
300	200	320	320	71
300	250	375	330	83
300	300	435	340	89
350	80	205	330	70.5
350	100	205	330	68
350	150	325	350	87.5
350	200	325	350	86
350	250	380	360	103
350	300	440	370	113
350	350	495	380	117
narị anọ	80	215	360	83
narị anọ	100	210	360	83
narị anọ	150	325	380	102
narị anọ	200	325	380	103
narị anọ	250	385	390	119
narị anọ	300	440	narị anọ	129
narị anọ	350	500	410	143
narị anọ	narị anọ	560	narị anọ	150
450	80	215	420	97.5
450	100	215	395	98.5
450	150	330	410	119
450	200	330	410	122
450	250	390	420	141
450	300	445	430	149
450	350	505	440	166
450	narị anọ	560	450	177
450	450	620	460	192
500	80	215	420	113
500	100	215	420	116
500	150	330	440	137
500	200	330	440	142
500	250	390	450	165
500	300	450	460	171
500	350	505	470	192
500	narị anọ	565	480	199
500	450	620	490	220
500	500	680	500	232
narị isii	80	220	480	145
narị isii	100	220	480	146
narị isii	150	340	500	177
narị isii	200	340	500	189
narị isii	250	395	510	219
narị isii	300	455	520	216
narị isii	350	510	530	252
narị isii	narị anọ	570	540	258
narị isii	450	630	550	285
narị isii	500	685	560	304
narị isii	narị isii	narị asatọ	580	340
700	100	345	525	242
700	150	345	525	246
700	200	345	525	249
700	300	460	540	300
700	350	520	550	312
700	narị anọ	575	555	320
700	450	635	565	693
700	500	690	570	391
700	narị isii	810	585	421
700	700	925	narị isii	460
narị asatọ	100	350	570	304
narị asatọ	150	350	580	308
narị asatọ	200	350	585	306
narị asatọ	250	410	595	351
narị asatọ	300	465	narị isii	371
narị asatọ	narị anọ	580	615	398
narị asatọ	500	700	630	522
narị asatọ	narị isii	1045	645	579
narị asatọ	700	1045	660	620
narị asatọ	narị asatọ	1045	675	623
900	100	355	630	378
900	150	355	640	381
900	200	355	645	379
900	300	470	660	455
900	narị anọ	590	675	490
900	500	820	690	666
900	narị isii	1170	705	748
900	700	1170	720	788
900	narị asatọ	1170	735	808
900	900	1170	750	814
1000	100	360	690	461
1000	150	360	700	646
1000	200	360	705	642
1000	250	420	715	521
1000	300	480	720	552
1000	narị anọ	595	735	591
1000	500	710	750	582
1000	narị isii	1290	765	947
1000	700	1290	780	985
1000	narị asatọ	1290	795	1006
1000	900	1290	810	1052
1000	1000	1290	825	1044
1100	200	370	765	782
1100	narị anọ	narị isii	795	930
1100	narị isii	830	825	1079
1100	narị asatọ	1065	855	1321
1100	1000	1295	885	1560
1100	1100	1410	900	1679
1200	100	375	810	676
1200	150	375	820	678
1200	200	375	825	682
1200	300	490	840	769
1200	narị anọ	605	855	852
1200	500	720	870	968
1200	narị isii	840	885	1000
1200	700	955	900	1169
1200	narị asatọ	1070	915	1190
1200	900	1185	930	1367
1200	1000	1300	845	1406
1200	1200	1535	975	1682
1400	100	450	905	1120
1400	200	565	920	1189
1400	300	680	935	1273
1400	narị anọ	narị asatọ	950	1357
1400	500	915	965	1449
1400	narị isii	1030	980	1478
1400	narị asatọ	1260	1010	1709
1400	1000	1495	1040	1955
1400	1200	1725	1070	2375
1400	1400	1960	1100	2697
1500	narị anọ	805	1005	1378
1500	narị isii	1035	1035	1622
1500	narị asatọ	1270	1065	1887
1500	1000	1500	1095	2157
1500	1200	1730	1125	2455
1500	1400	1965	1155	2769
1500	1500	2080	1170	2943
1600	100	460	1101	1261
1600	200	580	1030	1361
1600	narị anọ	810	1060	1561
1600	narị isii	1040	1090	1908
1600	narị asatọ	1275	1120	2192
1600	1000	1505	1150	2480
1600	1200	1740	1180	2799
1600	1400	1970	1210	3129
1600	1600	2200	1240	3517
